Jádrové součásti ERW trubkové továrny
Formovací stroj a systémy válců

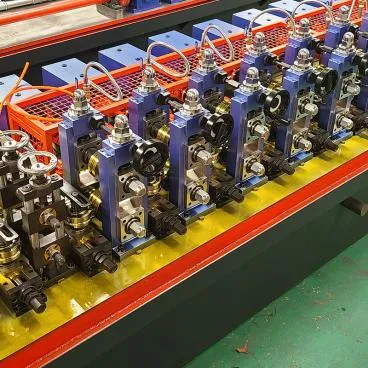

Ve válcovnách trubek ERW hraje formovací stroj klíčovou roli při tvarování oceli do správného profilu trubky pomocí sady válců. Tyto válce pracují na ohybu a tvarování ocelových pásků na trubky, přičemž udržují správné zarovnání pro kvalitní svařovací výsledky. Používají se různé typy válců v závislosti na požadavcích – některé jsou zhotoveny z kalené oceli, jiné mají speciální keramické povlaky. Tato rozmanitost pomáhá udržovat správný tvar i strukturální integritu vyráběných trubek. Způsob konstrukce těchto válců ve skutečnosti snižuje jejich opotřebení v průběhu času, což znamená méně prostojů kvůli údržbě a lepší celkovou produktivitu. Díky novějším formovacím technologiím jsme byli svědky reálného zlepšení rychlosti provádění prací. Průmyslová data ukazují, že výrobní kapacity vzrostly zhruba o 25 % díky lepší přesnosti během formovací fáze, čímž se tyto stroje stávají absolutně nezbytnými komponenty moderních výrobních operací trubek.
Jednotka vysokofrekvenčního svařování
Vysokofrekvenční indukční svařování je jádrem výroby trubek ERW, které zajišťuje přesné svařování a zvyšuje efektivitu výroby potrubí. Tento proces využívá elektromagnetické indukce k ohřevu okrajů ocelového pásu přesně na místech, kde je to nejvíce potřeba, a následně je stlačuje k vytvoření silných švů odolných tlaku. Ve srovnání se staršími metodami přináší vysokofrekvenční svařování skutečné výhody, včetně podstatně vyšší rychlosti výroby a lepší celkové kvality svařování. Nedávná vylepšení svařovacích zařízení posunula tuto technologii ještě dále. Výrobci nyní čelí vyšším požadavkům na výkon, ale získávají také přístup k inteligentnějším systémům řízení. Tato vylepšení pomáhají udržovat stálou kvalitu v rámci výrobních šarží a zároveň splňovat přísné průmyslové normy, které od výrobků očekávají zákazníci.
Rozměrové a vyrovnávací zařízení
Získání přesných rozměrů potrubí začíná měřicími válci a rovnacími stroji. Tyto stroje v podstatě přetvářejí kov po počátečním zpracování, aby každé jednotlivé potrubí vyšlo přesně podle požadovaných specifikací. Většina moderních zařízení využívá buď hydraulické systémy, nebo mechanická uspořádání, v závislosti na tom, co nejlépe vyhovuje konkrétním výrobním potřebám. Celý proces směřuje k dosažení přesných rozměrů až na milimetr, aby se při montáži všechno správně hodilo a později nedocházelo k problémům. Organizace pro normování, jako jsou API a ASTM, dlouhodobě trvají na dodržování správných výrobních postupů v celém průmyslu. Pokud výrobci dodržují tato doporučení, dosáhnou přesných rozměrů potrubí a zároveň jejich spolehlivého provozu za všech okolností, a to hraje velkou roli, ať už se staví ropovody nebo vodovodní řady pro obytné oblasti.
Manipulace se svitky a jejich příprava
Rozvíjecí a vyrovnávací mechanismy
Rozvinování označuje počáteční krok při výrobě ERW trubek, což je nezbytný krok před zahájením jakéhokoli skutečného zpracování těchto ocelových svitků. Během této fáze speciální mechanismy opatrně rozvinují pevně stočené svitky, aby ležely dostatečně rovně pro další kroky v procesu tváření trubek. Výrobci používají různorodé zařízení k dosažení ideální rovinnosti – například velké válečky a silné lisy. Mnoho továren se v dnešní době modernizovalo na plně automatické systémy, což pomáhá udržovat rovnoměrnou rovinnost v celých výrobních šaržích. Výhody jsou zřejmé. Odborníci z oboru uvádějí zrychlení procesu o přibližně 20 procent od doby, kdy byly tyto automatické systémy zavedeny, i když konkrétní výsledky mohou být ovlivněny podmínkami v továrně a plánem údržby.
Ořezávání okrajů pro přesné svařování
Obruba hrany hraje klíčovou roli při zajištění správného provedení svarů na odporově svařovaných trubkách. Když výrobci přesně upraví hrany, dosáhnou správného zarovnání ocelového pásu před samotným svařováním. To znamená méně vad, které by se později mohly objevit, a silnější spoje v místech, kde se kov spojuje. Pro tento úkon existuje několik různých metod. Některé provozy používají lasery, zatímco jiné dávají přednost mechanickým střídacím zařízením. Každý způsob funguje jinak a ovlivňuje vzhled a výkon hotové trubky. Výběr vhodného systému pro řezání je také velmi důležitý. Studie ukazují, že správné upravení hran může zvýšit přesnost svařování přibližně o 15 procent, což je rozhodující, když trubky musí odpovídajícím způsobem zapadnout do přesných tolerancí daných zákazníkem.
Zásobníky pásky pro nepřetržitý proces
Akumulátory pásku mají poměrně významnou roli při udržování rovnoměrného toku materiálu v potrubních válcovnách, což je klíčové pro nepřetržitou výrobu. Hlavním účelem těchto zařízení je uchovávat náhradní pásky, aby mohly stroje nadále fungovat bez zastavení a tím se sníží ty nepříjemné prostoji, které zpomalují celý proces. Podniky, které začaly používat akumulátory pásku, uvádějí nárůst efektivity výroby. Některé výrobní závody dokonce zaznamenaly zvýšení produktivity přibližně o 30 % poté, co tato zařízení nainstalovaly, a to díky menšímu počtu zastávek a spuštění a také lepšímu řízení pohybu materiálu v rámci systému.
Proces sváření vysokofrekvenční indukcí
Principy odporového elektrického svařování
Odporové svařování elektrickým proudem, zkráceně ERW, hraje klíčovou roli při výrobě trubek, zejména v zařízeních ERW. Tento proces spojuje trubky pomocí elektřiny a tlaku. Podstatou tohoto způsobu je použití vysokofrekvenčních elektrických proudů, které generují teplo po okrajích ocelových plechů a následně je spojují do tvaru trubek. Ve srovnání s indukčním svařováním vysokou frekvencí se u ERW generuje teplo na větší ploše vodiče, zatímco indukční svařování soustředí teplo na konkrétní místa, což je vhodnější pro některé aplikace. Volba mezi těmito dvěma metodami závisí na typech použitých materiálů a požadované rychlosti výroby. Tato rozhodnutí významně ovlivňují jak kvalitu svarů, tak efektivitu celého procesu. Díky vysoké pevnosti vytvořených spojů zůstává ERW jednou z nejpoužívanějších technik v moderní výrobě ocelových trubek, a to i přes nástup novějších alternativ.
Upínací systémy pro vyrovnání švu
Kvalitní svěráky zásadním způsobem ovlivňují správné vyrovnání svarových spár během svařovacích prací. Bez nich se snižuje kvalita svarů a trubky dlouhodobě nevydrží stejně dobře. Tyto systémy v podstatě zajistí dostatečný tlak, aby se hrany přesně střetly tam, kde mají, čímž se snižuje výskyt chyb, které mohou znehodnotit celou sérii. Na trhu je nyní několik různých druhů. Mechanické modely jsou zpravidla jednodušší, ale vyžadují více manuálních úprav, zatímco hydraulické verze poskytují lepší kontrolu, zejména u větších projektů. Některé novější modely jsou vybaveny funkcí samočinného centrování, která rovnoměrně rozvádí tlak po celé spáře. To je velmi důležité v rychle se pohybujících výrobních prostředích, kde je třeba udržet tempo, ale zároveň přesnost. Výrobci, kteří investují do kvalitních svěrákových řešení, často zaznamenávají nižší počet zmetků a spokojenější zákazníky, protože jejich produkty skutečně splňují přísné kvalitativní požadavky stanovené průmyslovými normami.
Technologie monitorování kvality svaru
Ve světě výroby trubek dnes není zavedení pokročilé technologie monitorování kvality svařování jen příjemným doplňkem – je to téměř nutností, pokud chtějí společnosti vyrábět trubky bez vad a zajistit tak jejich spolehlivost. Průmysl běžně využívá metod jako ultrazvukové zkoušení (UT) v kombinaci s automatickými vizuálními kontrolními systémy, které odhalují ty nepříjemné nepravidelnosti během svařovacích operací. UT skvěle funguje při hledání skrytých problémů pod povrchem a poskytuje výrobcům klíčové údaje o kvalitě svaru. Mezitím vizuální kontrolní systémy poskytují okamžitou zpětnou vazbu, takže je možné provádět okamžité úpravy ještě před vznikem větších potíží. Většina zkušených výrobců ví, že na těchto technologiích opravdu záleží. Tyto technologie výrazně zvyšují spolehlivost, protože včas odhalují potenciální problematická místa, která by jinak mohla ohrozit výkonnost trubek v pozdějším provozu. Když továrny investují do komplexních řešení pro monitorování, dosahují vyšší kvality odporově svařovaných (ERW) trubek, které odolávají náročným podmínkám, kde absolutně nemůže být ohrožena jejich konstrukční integrita.
Systémy po svařování
Chladicí systémy pro strukturální stabilitu
Po svařovacích operacích jsou chladicí systémy nezbytné pro zamezení deformací nebo ztráty strukturálních vlastností svařených trubek. Tyto systémy kontrolují intenzivní tvorbu tepla, která vzniká během svařovacích procesů, a která jinak způsobuje celou řadu problémů, jako je vybočení nebo oslabené spoje. Na trhu je dnes dostupných několik přístupů. Vodní chlazení je výborné tehdy, je-li potřeba rychle odvést teplo, a proto je často používáno v průmyslu s vysokým výstupem. Naproti tomu vzduchové chlazení trvá déle, ale nevyžaduje žádné dodatečné zdroje, než jaké jsou obvykle dostupné ve většině provozů. Správné nastavení chlazení má velký vliv na trvanlivost výrobků, než nastane potřeba jejich opravy nebo výměny, což výrobci vždy berou v úvahu při plánování rozpočtů svých operací.
Precizní kalibrovací stolice
Precizní kalibrovací stroje hrají klíčovou roli při dosažení správných rozměrů po dokončení svařovacích operací. Tyto stroje jsou vybaveny moderní technologií, která pomáhá udržovat stálá měření na potrubích, což je velmi důležité jak pro průmyslové normy, tak pro očekávání zákazníků ohledně jejich produktů. Nedávné technologické pokroky výrazně zlepšily celý kalibrovací proces a umožnily výrobcům lepší kontrolu nad parametry, jako je průměr potrubí a jejich skutečná kruhovitost. Normy stanovené organizacemi jako ASTM a ISO kladejí velký důraz na přesné kalibrování, protože špatná kontrola rozměrů vede k celé řadě problémů v dalších fázích. Když firmy tyto směrnice dodržují, dosahují vyšší kvality produktů, zároveň ušetří náklady na odpad a efektivněji využívají své výrobní linky.
Rovnací stroje pro zarovnání trubek
Rovnací stroje odstraňují ty nepříjemné deformace, které vznikají při nesprávném svařování trubek. Většina dílen využívá k vrácení trubek do původního tvaru po ohnutí či zkroucení buď válcovací systémy, nebo metody natahování. Co činí tyto stroje tak cennými, je jejich účinnost bez ohledu na to, zda se jedná o tenké trubičky malého průměru, nebo o silné průmyslové potrubí vyrobené z různých kovů. Jak mi nedávno potvrdili manažeři několika provozoven, správné rovnání trubek hraje velkou roli, protože i nepatrné nesouososti mohou později způsobit vážné problémy u tlakových nádob a jiných kritických zařízení. Výrobci také neustále inovují své konstrukce, například nedávnými pokroky v oblasti automatických nastavovacích funkcí, které šetří čas a zároveň umožňují dosahovat přesnějších tolerancí než dříve.
Řezací a dokončovací technologie
Letmá řezná pila
Létající kotoučové pilky mají velký význam při rychlém vytváření potrubí požadovaných délek, což je klíčové pro hladký provoz moderních trubkových linek. Tyto stroje jsou dnes vybaveny opravdu pokročilou technologií a v průmyslu jsou známé svými přesnými řezy. Co je na nich výjimečné? Umožňují výrobcům řezat potrubí přímo na výrobní lince, aniž by bylo nutné zastavit celý provoz. To v dlouhodobém horizontu ušetří čas i peníze. Většina modelů disponuje nastavitelnými rychlostmi a různými možnostmi břitů v závislosti na tom, zda se pracuje s ocelí, mědí nebo jinými kovy běžně používanými v potrubních systémech. Některé provozy dokonce investují jak do studených, tak do horkých verzí pil, v závislosti na konkrétních požadavcích výrobního procesu. Zlepšení oproti tradičním metodám jsou přitom značná. Mnoho zařízení hlásí nárůst produktivity o 15–20 % poté, co přejde na tyto pokročilé řezací systémy, i když skutečné výsledky silně závisí na správném nastavení a údržbě.
Automatické měření délky
Měřicí systémy délky, které pracují automaticky, hrají důležitou roli při zajištění přesných řezů během výroby. Tato zařízení kombinují senzory s chytrým softwarem, aby byly trubky nasekané přesně podle daných specifikací. Co je na nich výjimečné, není pouze vyšší přesnost, i když tu rozhodně pomáhají také. Ve skutečnosti výrazně urychlují proces a zároveň odstraňují ty nepříjemné chyby, kterých se lidé občas dopustí při manuálním měření. Firmy, které tyto systémy nainstalovaly, hlásí vynikající výsledky. Jedna továrna zaznamenala pokles doby řezání o přibližně 30 % poté, co systém zavedla. Schopnost okamžitě rozpoznat problém a napravit ho za pochodu má v dnešních továrnách velký význam. Proto si stále více výrobců přestože počáteční náklady nejsou malé tento druh technologie pořizuje. Jednoduše dává smysl, pokud jde o udržení vysoké kvality a minimální prostojů v různých výrobních linkách.
Možnosti povrchové úpravy GI trubek
Způsob, jakým zacházíme s povrchy, je rozhodující pro trvanlivost pozinkovaných trubek (GI). Většina lidí volí zinkování nebo povrchové úpravy, protože velmi účinně odolávají opotřebení a zabraňují nechtěnému vzniku rzi. Při nanesení zinku během procesu pozinkování vznikne ochranná vrstva, která v podstatě zamezí korozi trubek bez ohledu na prostředí, ve kterém se nacházejí. V závislosti na místě použití lze použít různé druhy povrchových úprav, které trubkám zajistí dodatečnou odolnost vůči nepříznivým vlivům počasí. Zaznamenali jsme i velmi působivé výsledky – trubky, které byly řádně upraveny, vydrží téměř dvojnásobnou dobu ve srovnání s neupravenými trubkami. Nejedná se pouze o teorii – tato fakta potvrzují četné terénní testy, a proto většina společností zabývajících se výstavbou potrubí považuje vhodnou úpravu povrchu za nezbytnou součást efektivního využití infrastrukturálních investic.
Automatizace a kontrola kvality
Systémy řízení procesů na bázi PLC
Programovatelné logické řídicí systémy, neboli PLC, zcela změnily způsob výroby svařovaných trubek v továrnách po celé zemi. Tyto řídicí systémy zvyšují výstup továren, zároveň však zajišťují větší bezpečnost pracovníků a úspory celkových výrobních nákladů. Při provádění úloh, jako je tvarování kovu, spojování částí a provádění přesných řezů, PLC zajišťují všechno tak hladce, že už téměř není třeba manuálního dohledu. Mnoho zástupců továren uvádí, že nasazení technologie PLC představovalo pro jejich provoz zásadní změnu, přičemž někteří hlásí až 15% zlepšení výkonnosti rok od roku. Co činí tyto automatizované systémy tak cennými, není pouze rychlejší výroba, ale také skutečnost, že výrazně snižují pracovní úrazy způsobené chybami při ruční manipulaci s horkými materiály a těžkými stroji.
Nedestruktivní metody testování
Nedestruktivní zkoušení svařovaných trubek je velmi důležité pro ověřování jejich strukturální integrity. V této oblasti se používá několik běžných postupů, včetně ultrazvukového zkoušení, radiografie a magnetické práškové metody. Ultrazvukové zkoušení funguje na principu vysílání zvukových vln skrz materiál, aby bylo možné odhalit skryté vady, zatímco radiografie využívá rentgenové technologie k detailnímu pohledu na kvalitu svarů zevnitř. Magnetická prášková metoda je dalším užitečným nástrojem, který pomáhá identifikovat povrchové vady, které nejsou pouhým okem viditelné. Všechny tyto různé techniky mají klíčovou roli při udržování vysoké úrovně kontroly kvality v průběhu výrobních procesů. To, co každou metodu činí zvláštní, je způsob, jakým řeší konkrétní problémy, takže při správném kombinování mohou výrobci vyrábět potrubní systémy bez vad, které budou spolehlivě fungovat za jakýchkoli podmínek, jimž budou vystaveny.
Dodržování norem výroby ocelových trubek
Dodržování průmyslových norem hraje velkou roli při zajištění bezpečnosti a kvality ocelových trubek. Většinu pravidel pro výrobu ERW trubek stanovují organizace jako ASTM International a American Petroleum Institute (API). Pokud výrobci tyto směrnice dodržují, mohou si být jisti, že jejich výrobky budou splňovat požadavky na pevnost, trvanlivost a celkový výkon. Firmy, které se těmto normám přizpůsobují, zaznamenávají obvykle méně problémů s výrobky vyvolanými k recertifikaci a také lepší zpětnou vazbu od zákazníků. Analýza reálných dat ukazuje, jak výhodné je dodržování těchto pravidel. Pomáhá udržet výrobky spolehlivé a zároveň buduje důvěru mezi společnostmi a jejich zákazníky, kteří ocelové trubky nakupují.
Sekce Často kladené otázky
Jaká je role formovacího stroje při výrobě ERW trubek?
Formovací stroj je nezbytný v ERW trubkových válcovnách, protože mění ocelové pásky na trubičité tvary pomocí přesně navržených válců, čímž zajišťuje správné tvarování a zarovnání trubek pro svařování.
Jakým způsobem vysokofrekvenční indukční svařování zlepšuje výrobu trubek?
Vysokofrekvenční indukční svařování zvyšuje efektivitu výroby trubek díky přesnému svařování, rychlejší produkcí a zlepšené kvalitě svaru, čímž se stává efektivnější volbou ve srovnání s tradičními svařovacími metodami.
Proč je řezání okraje klíčové pro výrobu ERW trubek?
Řezání okraje je klíčové, protože zajistí dokonalé zarovnání okrajů ocelového pásu pro svařování, minimalizuje vady a dosahuje silnějších svarů, což je životně důležité pro strukturální stabilitu.
Jak akumulátory pásu zvyšují produktivitu v trubkovnách?
Akumulátory pásu uchovávají zásobu pásového materiálu, aby zajistily rovnoměrný tok, minimalizovaly prostoj a zvýšily celkovou produktivitu tím, že umožňují nepřetržitý provoz trubkovny.
Jaké technologie jsou používány při monitorování kvality svaru?
Používají se technologie jako ultrazvukové testování a automatická vizuální kontrola za účelem detekce nekonzistence a vad, čímž se zajistí spolehlivé a kvalitní ERW trubky.
